电磁振动试验台是一种利用电磁激励原理产生可控振动环境，用于模拟产品在运输、使用过程中所经受的振动效应的精密测试设备。它是检验产品结构强度、材料疲劳、包装保护性能及工作可靠性的关键工具。

电磁振动试验台生产厂家广东皓天检测仪器有限公司拥有专业的生产研发技术，一站式周到服务。作为一家专注于试验设备产品的大型仪器制造商，皓天设备致力于为消费者提供技术、品质的优秀产品。

产品详情

试验台是一种利用电磁激励原理产生可控振动环境，用于模拟产品在运输、使用过程中所经受的振动效应的精密测试设备。它是检验产品结构强度、材料疲劳、包装保护性能及工作可靠性的关键工具。

主要用途
该设备主要用于电工电子、汽车零部件、航天航空、包装材料、仪器仪表、通讯设备、家用电器、玩具等行业。其核心用途包括：

1. 产品可靠性试验：发现早期故障，评估产品寿命与设计缺陷。

2. 结构强度验证：测试产品在振动环境下的机械强度与结构完整性。

3. 共振点搜寻与耐共振：确定产品的固有频率，并评估在共振状态下持续运行的耐受能力。

4. 包装评价：评估运输包装对内部产品的保护效能。

5. 工艺质量检查：筛选因焊接、装配等工艺不良造成的瑕疵品。

电磁振动试验台

工作原理
系统主要由振动控制器、功率放大器和振动台体三部分组成。控制器产生所需波形（如正弦、随机）的数字信号，经功率放大器放大后，驱动台体内部动圈（位于强磁场中）。根据“通电导体在磁场中受力"的物理原理（弗莱明左手定则），放大的电流通过动圈产生交变电磁力，从而带动与之刚性连接的台面（及被测品）按预设规律进行精确振动。

箱体结构与材质

• 台体：通常采用高强度铸钢或优质铝合金，结构坚固以承载高频振动并保证磁路稳定。

• 动圈：采用高强度铝合金骨架，缠绕轻质、高导电率的铜线或铝线，以追求高加速度与快速响应。

• 台面：一般为高强度铝合金（如镁铝合金），经精密加工，提供平坦、螺纹孔阵列分布的安装面，并常做阳极氧化处理以提高耐磨性。

• 磁路系统：由高性能永磁体（或励磁线圈）与导磁材料（如电工纯铁）构成，提供均匀、高强度的恒定磁场。

• 支撑系统：采用高性能气囊弹簧或机械弹簧隔振，有效隔离振动向地基的传递。

主要技术参数

• 推力：如500N， 5kN， 20kN等。

• 频率范围：通常DC（或5Hz）至2000Hz（或更高）。

• 位移（峰-峰值）：如25mm， 51mm。

• 加速度：如1000 m/s²。

• 台面尺寸：如400×400 mm， 可根据需求定制。

• 振动方向：垂直、水平（配滑台）或三轴向。

• 波形：正弦、随机、经典冲击、瞬态波形再现等。

注意事项

1. 负载安装：被测品必须牢固安装于台面中心区域，质量分布尽量均匀，并严格计算总负载（含夹具）不超过台体允许极限。

2. 接地与绝缘：确保设备良好接地，被测品与台面间绝缘（若需要），防止电击或信号干扰。

3. 试运行：正式测试前，应在小振幅下进行扫频试运行，确认无异常共振或干涉。

4. 环境要求：设备应置于稳固地基，远离强电磁干扰源，保证通风散热。

5. 操作安全：运行中严禁接触运动部件，测试结束后应先关闭功放再关闭控制器。

6. 定期维护：检查螺栓紧固性、连接线状态、冷却系统（如有）及清洁台面。

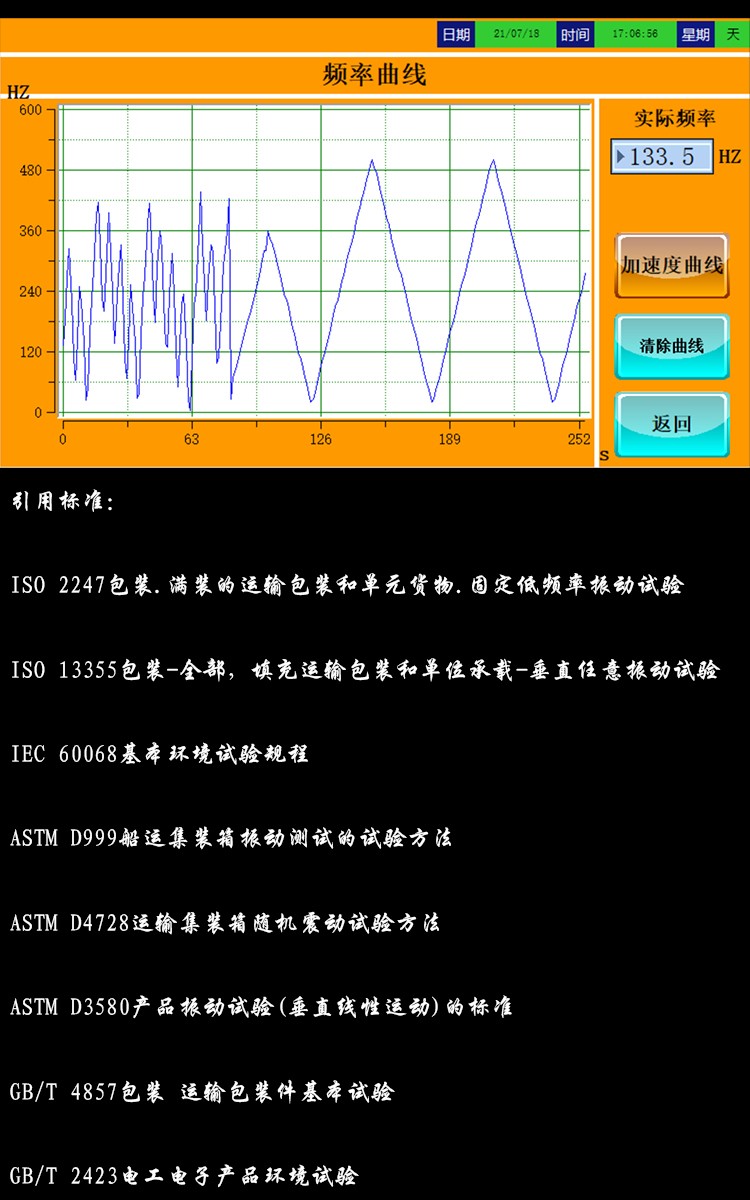

满足标准
该设备的设计与测试能力广泛符合或涵盖以下国际、国家及行业标准：

• IEC 60068-2-6 (正弦振动)， IEC 60068-2-64 (随机振动)

• GB/T 2423.10 (正弦)， GB/T 2423.56 (随机)

• MIL-STD-810G/H (美军标)

• ISO 16750-3 (汽车电子)

• ASTM D999 (包装振动)

• JIS C 0040 等各类行业特定标准。

应用领域
其应用几乎覆盖所有需要对机械环境耐受性进行验证的工业与科研部门：

• 汽车工业：发动机部件、车灯、控制器、整车或部件耐久测试。

• 航空航天：机载设备、卫星部件、航空电子设备的鉴定试验。

• 电子电器：PCB板、接插件、手机、笔记本电脑的可靠性筛选。
